środa, 28 lutego 2018
środa, 14 lutego 2018
Niestety. Dla expanderów portów cyfrowych (MCP23S08-SP ).... pomylone podłączenie VSS i VDD.
Dodatkowo po podłączeniu regulatora napięcia --> powinno z 12V pojawiać się 5 a jest 9 :-(
Muszę to sprawdzić lutując kolejną płytkę
Do kontroli więc:
Dodatkowo po podłączeniu regulatora napięcia --> powinno z 12V pojawiać się 5 a jest 9 :-(
Muszę to sprawdzić lutując kolejną płytkę
Do kontroli więc:
- dekoder DCC
- porty analogowe
- płytka MCP23S17-SP
poniedziałek, 12 lutego 2018

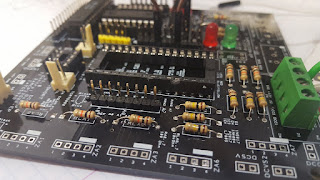

Dziś właśnie z dymem poszło drugie Arduino Nano.
Muszę więc zlutować nową płytkę (jeszcze 9 jest) aby sprawdzić pozostałe cechy przed ponownym zamówieniem wersji v1.1.
Przy okazji mam nowy pomysł na płytki rozszerzeń
Muszę więc zlutować nową płytkę (jeszcze 9 jest) aby sprawdzić pozostałe cechy przed ponownym zamówieniem wersji v1.1.
Przy okazji mam nowy pomysł na płytki rozszerzeń
- Zamówiona i zrobiona pod rozszerzenie portów digital z wykorzystaniem MCP23S17-SP
- Port rozszerzeń analogów z CD4051 (2x4051 aby bylo zamiast 5 portów 16)
- Szyna na 5V,12V,GND docelowo chyba do włożenia na kartę rozszerzeń portów analogowych
środa, 7 lutego 2018
Analiza wyprowadzeń PWM - TCL5940 - aby semafory się rozjaśniały i ściemniały - jak w oryginale.
Na razie poza błędną podstawką do Arduino Nano jeszcze 3 błędy:
Na razie poza błędną podstawką do Arduino Nano jeszcze 3 błędy:
- brak masy do expandery portów cyfrowych MCP23S08-SP (2x)
- brak 5V do TCL5940
- no i pin 6 muszę zmostkować do P3 - bo tam jest jakiś magiczny licznik2 z arduino który potrzebny jest do TCL5940 - to na szczęście da się zrobić na goldpinach
No i bawiąc się kabelkami z dymem poszło jedno Nano 😓
Do sprawdzenia jeszcze pozostało
- Dekoder DCC
- http://mrrwa.org/dcc-decoder-interface/
- Wesja 1 z Transoptem PC817
- Sprawdzenie wyprowadzeń MCP23S08
- Układ zmiany 12V na 5V (planowane pod L7805)
- czy działa - bo na razie chyba jest za blisko pinów MCP23S08
- czy prądu wystarczy 😎
czwartek, 1 lutego 2018
Przyjechały pierwsze płytki z Chin (https://www.seeedstudio.com).
Koszt 4,90 USD na 10 sztuk (2 warstwy max wymiary 10x10cm + przesyłka 8,90USD - dostawa wtedy ok 30dni roboczych).
Projekt wykonywany z użyciem DesignSparka.
Wyglądają obiecująco.
Zacząłem lutować - pierwsze próby obiecująco.
Prąd działa, choć w szablonie omyliłem się o 1 pin w szerokości Arduino Nano.
Koszt 4,90 USD na 10 sztuk (2 warstwy max wymiary 10x10cm + przesyłka 8,90USD - dostawa wtedy ok 30dni roboczych).
Projekt wykonywany z użyciem DesignSparka.
Wyglądają obiecująco.
Zacząłem lutować - pierwsze próby obiecująco.
Prąd działa, choć w szablonie omyliłem się o 1 pin w szerokości Arduino Nano.
